一、BD343H保温蝶阀产品说明：
BD343H保温蝶阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。法兰保温蝶阀的夹套焊装于阀门的侧面，阀门的侧面设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。BD343H保温蝶阀该阀的结构简单紧凑且重量轻具有易于安装和拆卸的特点；本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性，蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损因此具有使用寿命长等特点。
二、BD343H保温蝶阀产品特点：
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
三、BD343H保温蝶阀设计标准：
设计标准 ASME B16.34、GB/T 12238
结构长度 ASME B16.10、GB/T 15188.2
连接法兰 ASME B16.5、JB/T79、GB/T9113
驱动方式 手动、电动、气动
检验和试验 JB/T9092、GB/T13927、API589
四、BD343H保温蝶阀技术参数：
公称通径 DN（mm） 50～2000
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
适用温度 碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

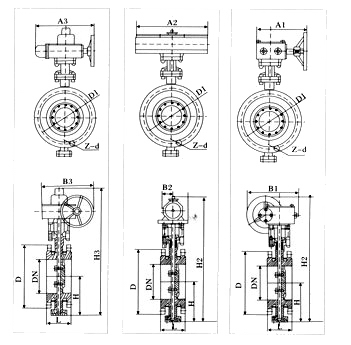

五、BD343H保温蝶阀结构图：
