一、D343H美标法兰蝶阀产品说明：

D343H美标法兰蝶阀采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。D343H美标法兰蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

二、D343H美标法兰蝶阀产品执行标准：

设计标准 API609-83

法兰连接尺寸 ANSI B16.5

结构长度 ANSI B16.10-1992

压力试验: API598-82

三、D343H美标法兰蝶阀主要零部件材料：

零件名称    材料

阀体  WCB、304、316、316SS、CF8M

蝶板  WCB、304、316、316SS、CF8M

阀杆  316、2Cr13、1Cr18Ni9Ti

密封圈  316、氟塑料

填料  柔性石墨、氟塑料

四、D343H美标法兰蝶阀主要技术参数：

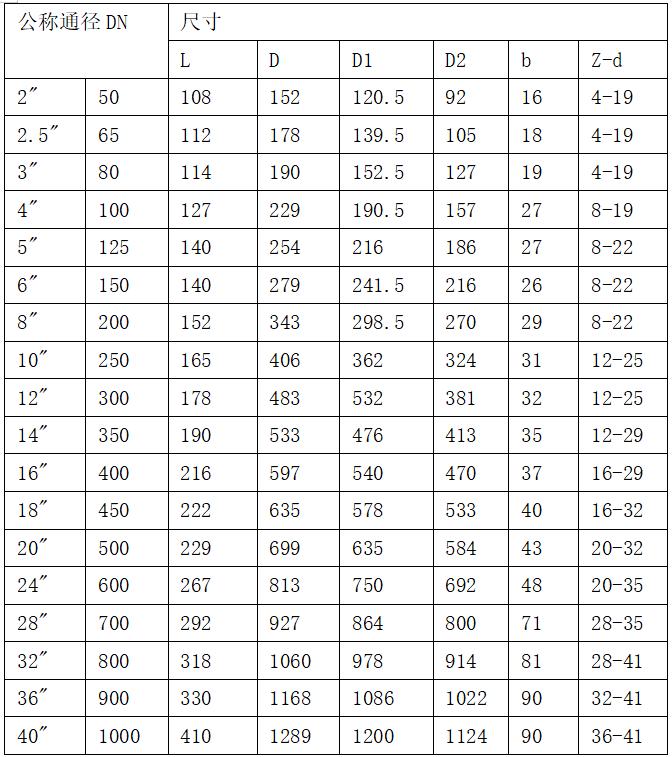

 五、D343H美标法兰蝶阀主要连接尺寸：

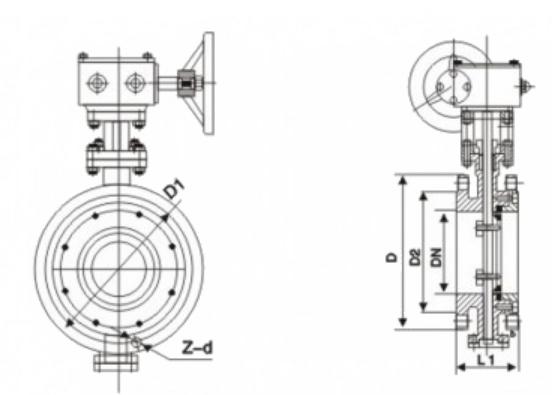

六、D343H美标法兰蝶阀外形结构图：

蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
