一、AW系列气动执行器产品概述：

   AW系列气动执行器分为双作用式和单作用式（弹簧复位），两个分体气缸，容易制造大尺寸缸体， 输出扭矩大，动作灵活平稳；缸体内壁和活塞轴镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命。该执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等角行程阀门的启、闭和调节，也可用于其它回转运动的场合，是实现工业管道自动化控制的理想装置。AW系列气动执行器满足各种大型旋转类阀门的需求。输出扭矩大，动作灵活平衡，缸体内壁和活塞轴镀硬铬，具有很好的抗摩性，所有活动部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，该执行器的U型曲线特性输出扭矩更适合大口径球阀、蝶阀。

二、AW系列气动执行器主要性能特性：

1、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。

2、底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。

3、底部装配孔为四方形，便于与阀杆连接并可旋转45°转角安装。

4、回转角度：双作用式=90°，单作用式=90°，从两端可调节角度±5°。

5、基本设计：气动双气缸双活塞拨叉传动机构。型号AW=双作用；型号AWS=单作用式（弹簧复位） 。

6、该装置适用于90°回转（1/4转）的阀门，如球阀、蝶阀、旋塞阀等。本产品设计制造采用JIS标准，与阀门连接部采用国际标准ISO5211。

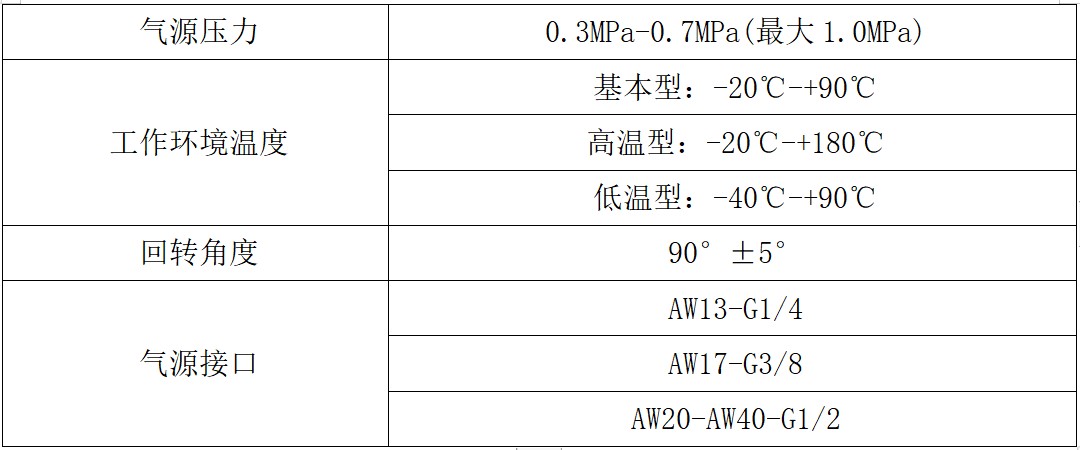

三、AW系列气动执行器主要技术参数：

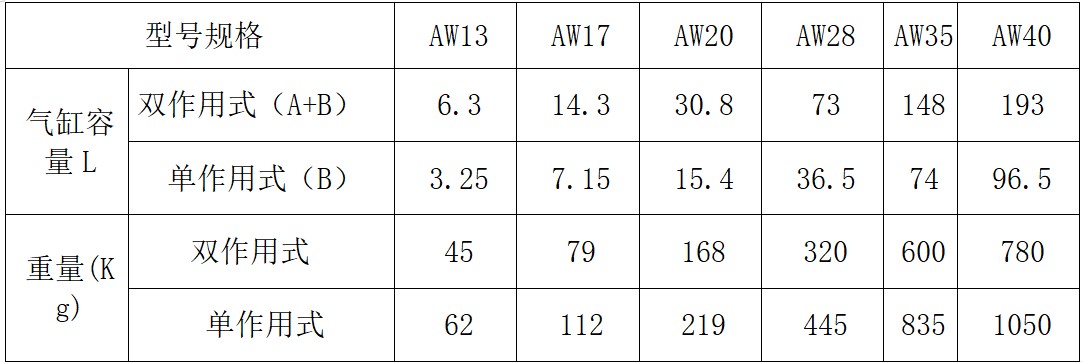

四、AW系列气动执行器气缸容积及重量：

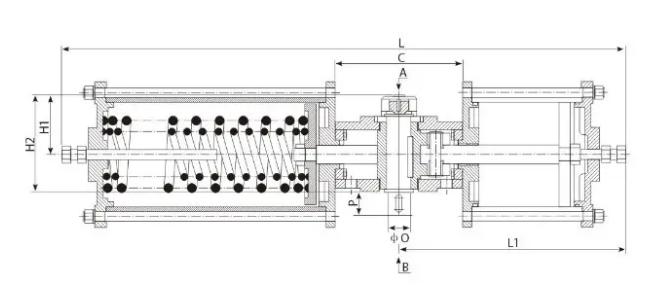

五、AW系列气动执行器外形结构图：



声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
