一、D972X电动对夹式软密封蝶阀产品说明：

D972X电动对夹式软密封蝶阀公称压力：150Lb/5K 10K/1.0、1.6、2.5MPa适用温度范围：-29至180℃阀体材质：HT200 QT450 WCB CF8 CF8M阀板材质：球墨铸铁表面镀镍 铜合金 SUS304 SUS316 球墨铸铁外覆尼龙；阀座材质：丁腈橡胶NBR 乙丙橡胶EPDM 氟橡胶 聚四氟乙烯；阀体表面：铸铁/球铁/铸钢：静电喷涂环氧树脂,不锈钢:本色  ；制造标准：GB CB CBM ANSI JIS DIN ISOD972X电动对夹式软密封蝶阀本系列蝶阀采用偏心结构设计，其阀门主要结构由阀体、蝶板、阀座、阀杆及传动机构等部件组成，阀座采用 可脱卸构造，并可根据不同介质的物理化学介质特性，选用相应的耐高温、耐腐蚀、耐光、耐老化材质，可广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

二、D972X电动对夹式软密封蝶阀产品特点：

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

三、D972X电动对夹式软密封蝶阀执行标准：

制造标准GB/T 122387-89

法兰标准GB9113-2000、GB17241.6-1998

结构长度标准GB12221-89

检验标准GB/T 13927-92

四、D972X电动对夹式软密封蝶阀执行机构部份：

电源电压：220VAC单相，60/50Hz

             380VAC三相，60/50Hz

* Unic 系列开关型(优点)：体积小、重量轻。

使用简便，也可以在狭窄的地方使用。

构造简单，不易发生故障。

容易安装、维护、检查。

可以装配离合式手轮（任选件）。内藏过热保护装置，防止马达烧毁。

装有接线端子台，配线工作简单。

反馈信号：开关触点输出信号

防水性能: NEMA-4, 4X

全球性标准认证 (UL, CSA, CE)

* Nucom 系列调节型(优点)：

体积小，重量轻。

高灵敏度（高于 1/250）

利用选择开关，可以随意调整正反转。

利用选择开关，可以进行动作模式(关、开、停)的设定。

伺服控制盒以树脂密封，防水防震。

可以简化管道设计、安装方便。

运转成本只有气动执行器的几十分之一。

内藏过热保护装置，防止马达烧毁。

控制信号：输入/输出4-20mA

防水性能: NEMA-4, 4X

可以手动操作。(每台配有手柄)

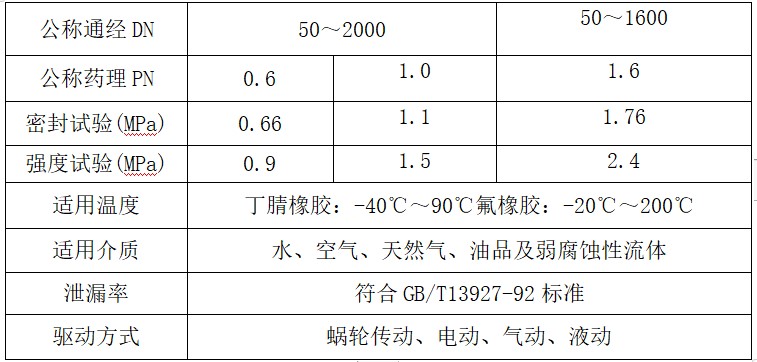

五、D972X电动对夹式软密封蝶阀主要性能参数：

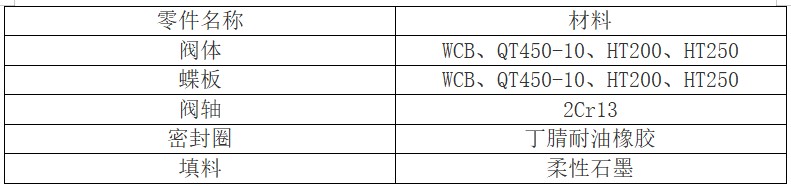

六、D972X电动对夹式软密封蝶阀主要零部件材料：

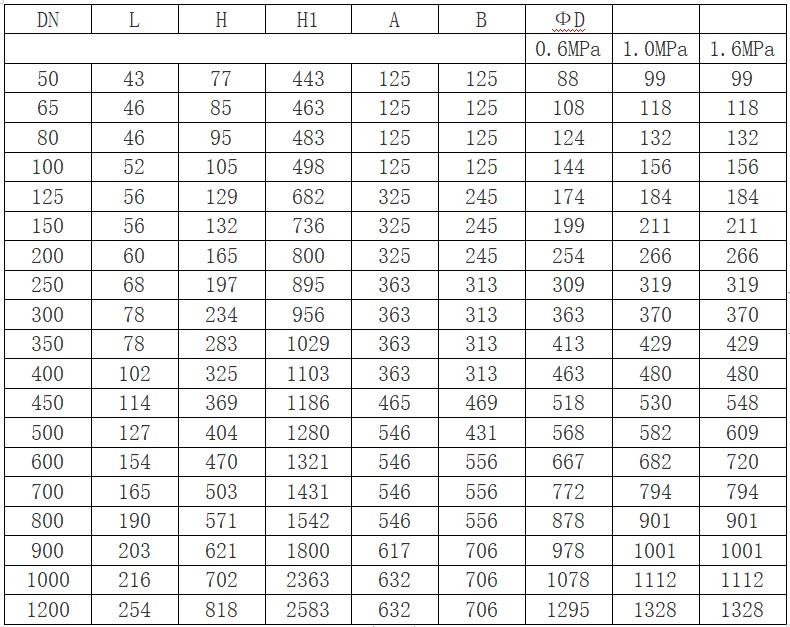

七、D972X电动对夹式软密封蝶阀主要外形尺寸：

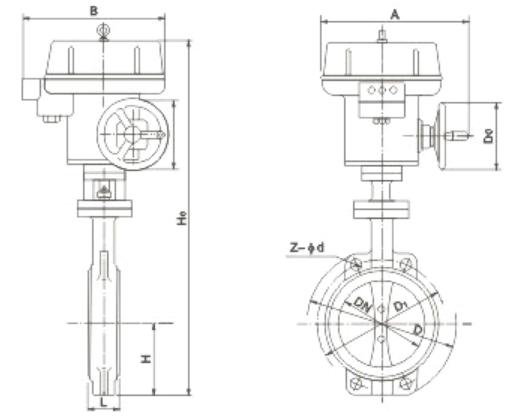

八、D972X电动对夹式软密封蝶阀结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
