一、电动不锈钢凸耳式蝶阀产品概述：

   电动不锈钢凸耳式蝶阀是由可配PSQ、HQ、UNIC、361RS等系列角行程电动执行机构(精小型、Q型、防爆型）和凸耳式蝶阀两部分组成。阀体引进国外技术，采用中线直板式和三维偏心式设计，阀座与蝶板几乎无磨损，具有越关越紧的密封功能并符合国家GB/T13927-92阀门压力试验标准。不仅应用于电力、环保、化工、钢厂、石油等行业的工业过程自动控制系统中，而且还应用于热电站的冷却水系统。

二、电动不锈钢凸耳式蝶阀产品特点

1、外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。

2、性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。

3、动力损耗率低，可大量节约成本。

4、技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。

5、智能一体化装置有信号4～20mA输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。

6、安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。

7、电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。

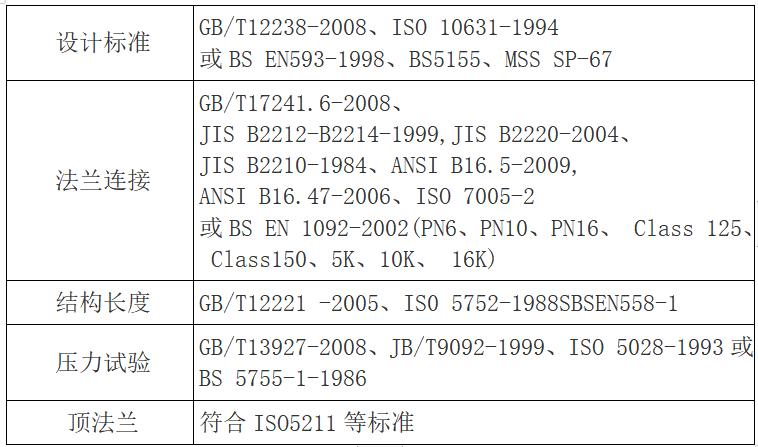

三、电动不锈钢凸耳式蝶阀执行标准



四、电动不锈钢凸耳式蝶阀主要零件材质

阀体	碳钢、不锈钢、铬钼钢
蝶板	碳钢、不锈钢、铬钼钢
密封圈	硅橡胶、氟橡胶、不锈钢
阀杆	2Cr13、304
密封填料	聚四氟乙烯、柔性石墨

五、电动不锈钢凸耳式蝶阀主要外形连接尺寸

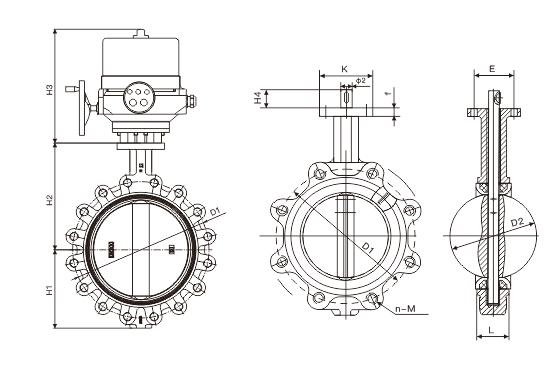

五、电动不锈钢凸耳式蝶阀结构图

蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
