产品介绍

一、H76W对夹双瓣止回阀产品说明:

H76W对夹双瓣止回阀系列产品用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

二、H76W对夹双瓣止回阀产品特点

 1、结构简单,重量轻,特别适合低压大口径管道;

 2、对夹连接方式,生产工艺简单,拆装方便;

 3、止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

三、H76W对夹双瓣止回阀执行标准

设计规范:    API 594

结构长度:    GB/T 12221   API 594

法兰连接:    GB/T 9113   JB/T 79  ASME B16.5

试验与检验:  GB/T 13927   JB/T9092

四、H76W对夹双瓣止回阀主要零部件材料

名称                        材料

阀体              铸铁,铸钢,不锈钢,铬镍钼,钛钢

阀板              铸铁,铸钢,不锈钢,铬镍钼钛钢

阀杆              碳钢,2Cr13,不锈钢,铬镍钼钛钢

密封圈           橡胶,不锈钢,合金钢

弹簧               60Si2Mn,3Cr13,17-7PH,INCONEL

五、H76W对夹双瓣止回阀主要性能参数

公称通径DN(mm)         50~1200

公称压力PN(MPa)        1.01.62.54.0

强度试验                       1.52.43.756.0

密封试验                       1.11.762.754.4

适用介质                       ,蒸汽,油品,污水,酸碱类

适用温度橡胶密封面    X)-20℃~120℃合金钢密封面

                                   (H)主体碳钢-29℃~425℃

 不锈钢主体用于酸类介质-29℃~200℃

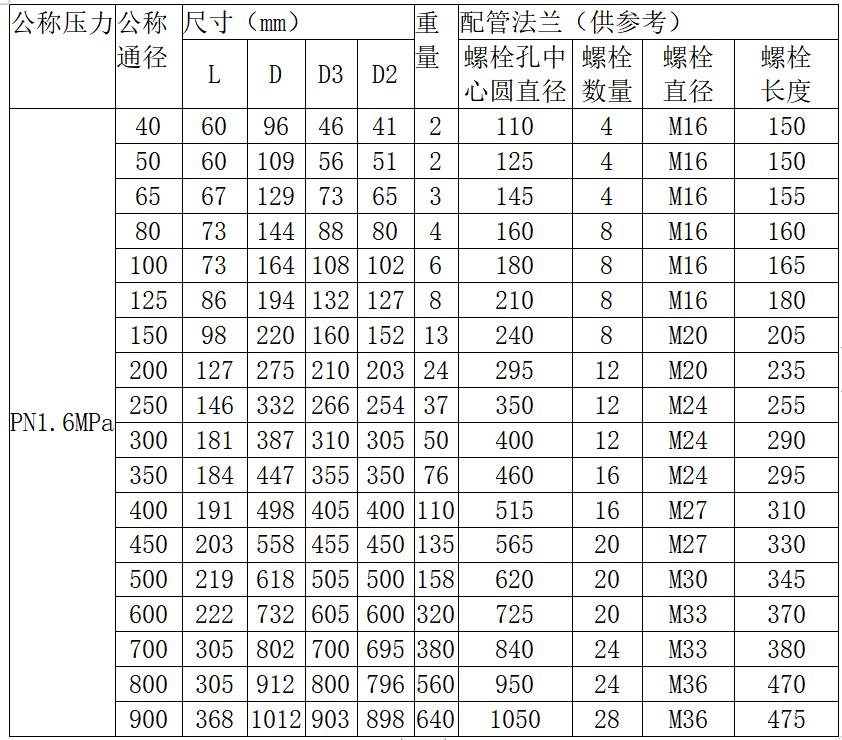

六、H76W对夹双瓣止回阀主要连接尺寸

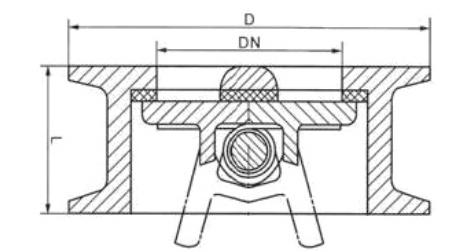

七、H76W对夹双瓣止回阀结构图



止回阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。
