一、D341J蜗轮法兰衬胶蝶阀产品概述：

D341J法兰衬胶蝶阀适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。蜗轮法兰衬胶蝶阀采用气缸选用铝金材料，重量轻、外形美观，具有多种驱动方式比如手动，电动，蜗轮等；阀体材质由铸铁、球墨铸铁、铸钢、不锈钢等组成，适用介质： 水、油、气体、粉体、液体 ;制造标准：国标GB、德国DIN、美国API、ANSI;有对夹、法兰两种连接方式；适用温度：-20ºC～+150ºC。

二、D341J蜗轮法兰衬胶蝶阀产品特点：

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

三、D341J蜗轮法兰衬胶蝶阀执行标准：

设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999

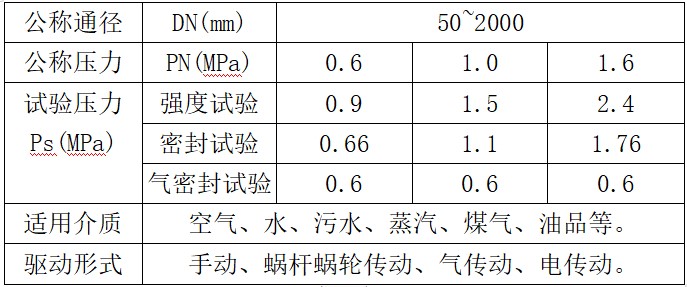

四、D341J蜗轮法兰衬胶蝶阀主要参数：

五、D341J蜗轮法兰衬胶蝶阀主要零部件：

六、D341J蜗轮法兰衬胶蝶阀尺寸表：

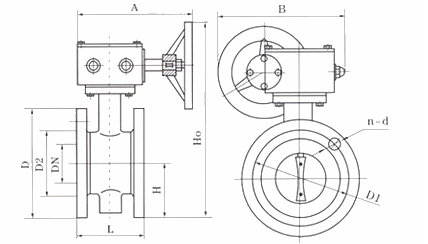

七、D341J蜗轮法兰衬胶蝶阀结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
