气动衬氟球阀是现代化工业上常用的防腐、耐酸的阀门，是由气动执行器和衬氟球阀组合而成。衬氟球阀结构型式上可分为浮动式和固定式两种，球阀流道和球心以及所有与介接触的部位均采用全衬四氟，具有良好的抗腐蚀耐酸碱的特性。特别适用于如硫酸、强酸、王水、浓酸、强碱、液氯、液氨等介质的管道上。利用压缩空气为动力接受（4~20mA）工业信号，来驱动阀杆旋转带动球心旋转的开度来完成阀门的开关和调节。

二、气动衬氟球阀产品特点

1、衬氟球阀的流道和球心以及所有与介质接触的部位均采用高工艺全衬四氟。具有可靠的耐腐蚀、耐老化抗酸碱的特性。

2、衬氟球阀的内腔流道光滑流阻小，流通能力大。减小了介质滞留并且加PTFE填料组合密封件，使阀门密封达到不泄漏。

3、可根据现场使用要求来合理性的选择执行机构和配套，如单作用带弹簧复位、双作用开关型以及定位器和电磁阀、讯位开关等。

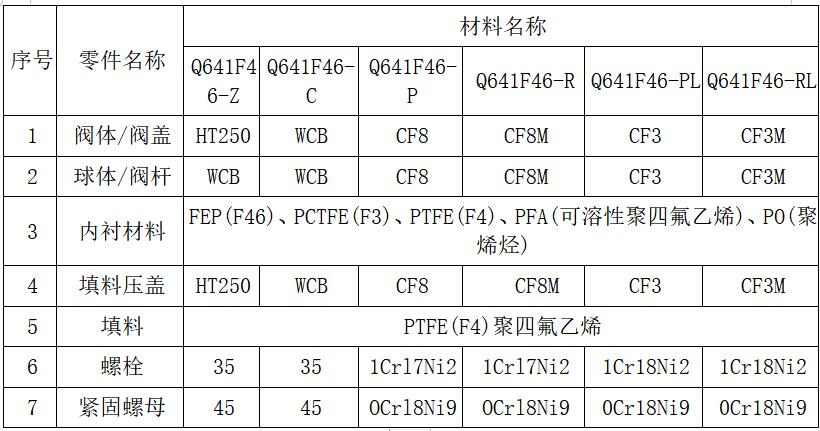

三、气动衬氟球阀主要零部件材料表

四、气动衬氟球阀执行器技术参数

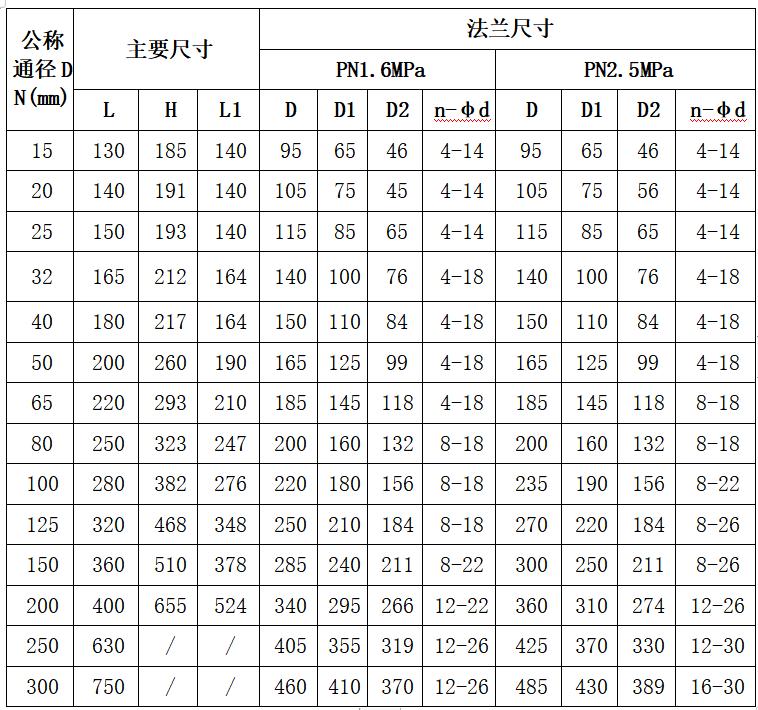

五、气动衬氟球阀主要连接尺寸

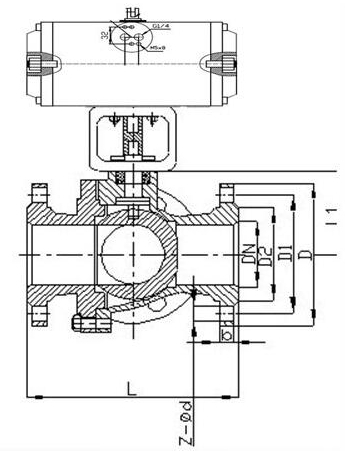

六、气动衬氟球阀结构图

球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
