一、气动中线凸耳蝶阀产品说明：

   气动凸耳式中线蝶阀由凸耳式蝶阀和气动执行器两部分组成，气源驱动阀杆带动圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体，从而实现现场作和远距离集中控制的要求。被广泛应用在化工、石油、造纸、消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

二、气动中线凸耳蝶阀产品特点：

1、该阀小型轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，90°回转开启迅速。

3、操作扭矩小，省力轻巧。

4、该阀流量特性趋于直线，调节性能好。

5、启闭试验次数多达数万次，寿命长。

6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零。

7、密封材料耐老化、耐腐蚀、可适用多种介质。

三、气动中线凸耳蝶阀执行标准：

设计制造：GB/T12238-2008

连接标准：JB/T 79.1-1994 ASME B16.10

结构长度：GB/T12221-2005 ASME B16.5

压力试验：GB/T13927-2008

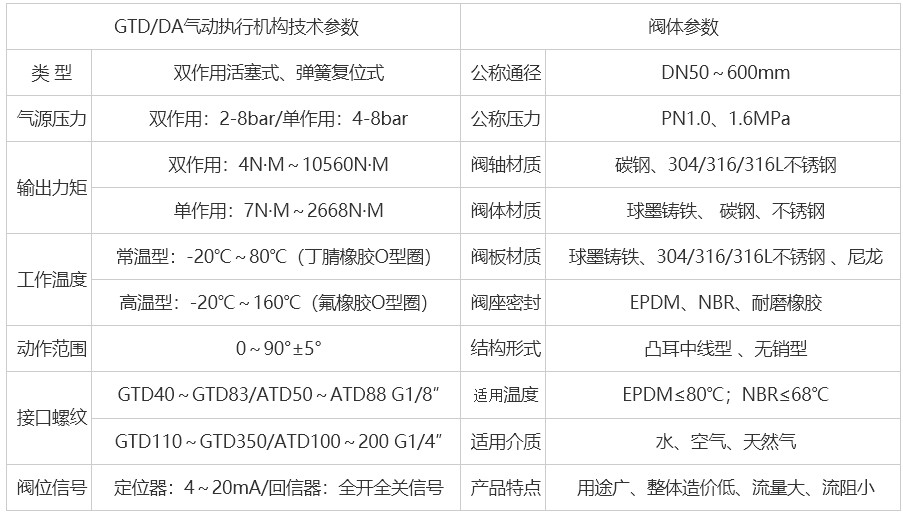

四、气动中线凸耳蝶阀主要性能参数：



五、气动中线凸耳蝶阀零部件材料：

阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、

阀杆材质：不锈钢410、304

适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

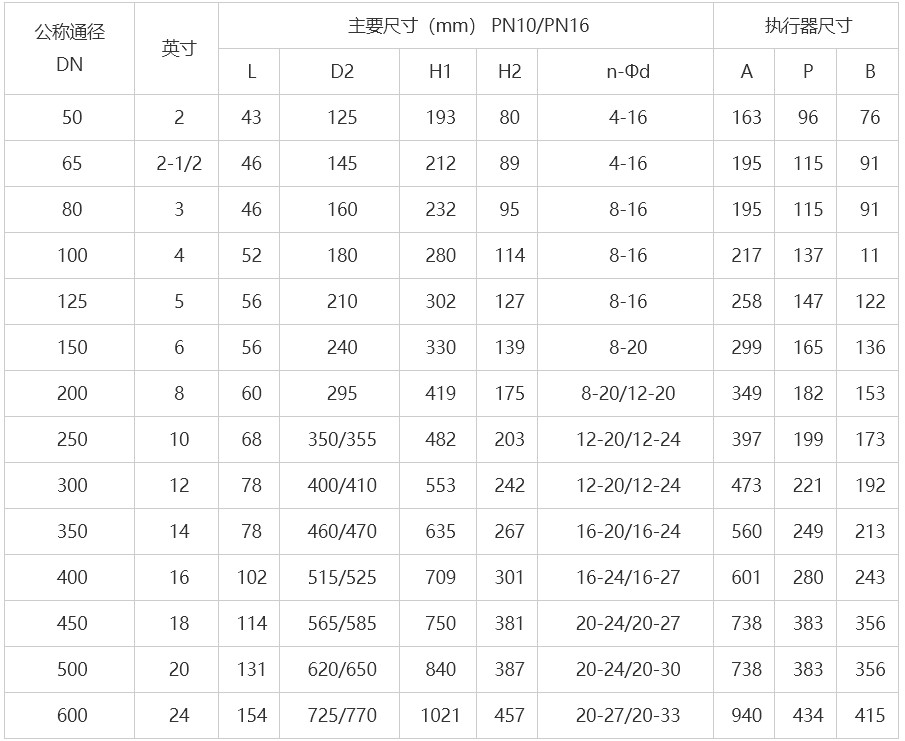

六、气动中线凸耳蝶阀尺寸表：

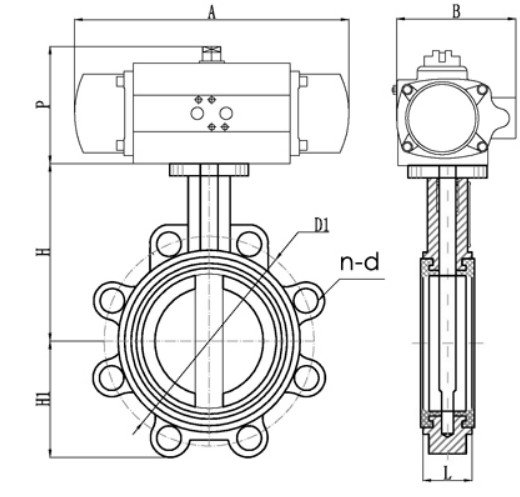

七、气动中线凸耳蝶阀结构图：



蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
