一、气动对夹中线蝶阀产品说明：

  气动对夹中线蝶阀主要由中线型软密封蝶阀和气动执行器组合而成。蝶阀流道均为全衬弹性橡胶，碟板采用不锈钢，碟板与密封接触面部位经过精细研磨确保光滑性。使蝶阀在关闭或开启时碟板无间隙的紧贴着弹性橡胶，具有可靠的密封性。特别适用于清水、污水、燃气、气体等介质的管道上。该阀以压缩空气为动力接受（4~20mA）工业信号通过执行器推动阀杆带动碟板旋转（0-90°）任意开度调节来完成阀门的开关和调节。被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、气动对夹中线蝶阀产品特点：

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

3、流量特性为直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

三、气动对夹中线蝶阀性能参数：

四、气动对夹中线蝶阀主要零部件材料：

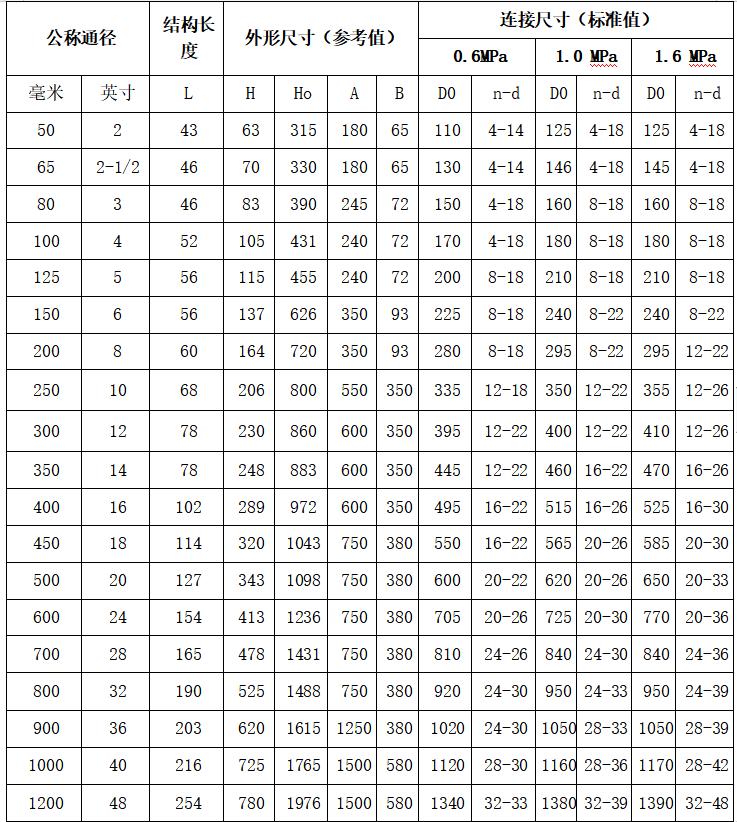

五、气动对夹中线蝶阀连接尺寸：

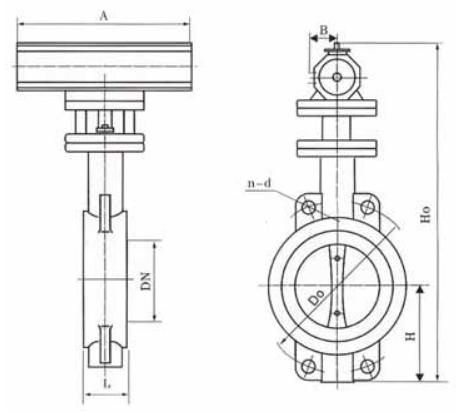

六、气动对夹中线蝶阀结构图：

蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
