产品介绍

一、电动法兰中线蝶阀产品概述

   电动法兰中线蝶阀是由电动执行器和中线型蝶阀组合而成,选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏。具有良好的密封性能,用于常温环境和低压、中压场所,由于结构材料的限制,该阀不适应耐高温、高压及耐腐蚀、抗磨损等行业。配置(AC 220V,380V)电源电压作为驱动动力,接受工业自动化仪表控制系统输出的(4~20mA)信号就可以控制运行。被广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。

二、电动法兰中线蝶阀产品特点

1、电动启闭,具有任意调整、止回和截止功能,操作方便,安全可靠。

2、流阻小,本阀全开时流阻系数不超过0.3。

3、当发生事故或停电时,可以通过手动操作控制蝶阀启闭。

4、可连续实现慢开、快开或快关、慢关的动作,并有效的防止了泵出口介质倒流和水锤的产生。

5、节能驱动与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。

 三、电动法兰中线蝶阀主要技术参数

公称通径DN(mm)

50~1200

公称压力

PN1.0、1.6、2.5MPa

法兰标准

JB/T79、GB/T9113、HG20594-97

连接形式

法兰式

阀板形式

垂直板式

流量特性

近似快开型

动作范围

0~90°

泄露量

GB/T4213-92,为Kv值的10-4

基本误差

±2.5%

回差

±2.5%

死区

1% (可调)

可调范围

50:1

配置执行机构

可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、电动法兰中线蝶阀主要零件材质

零件名称

材料名称

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

聚四氟乙烯、柔性石墨

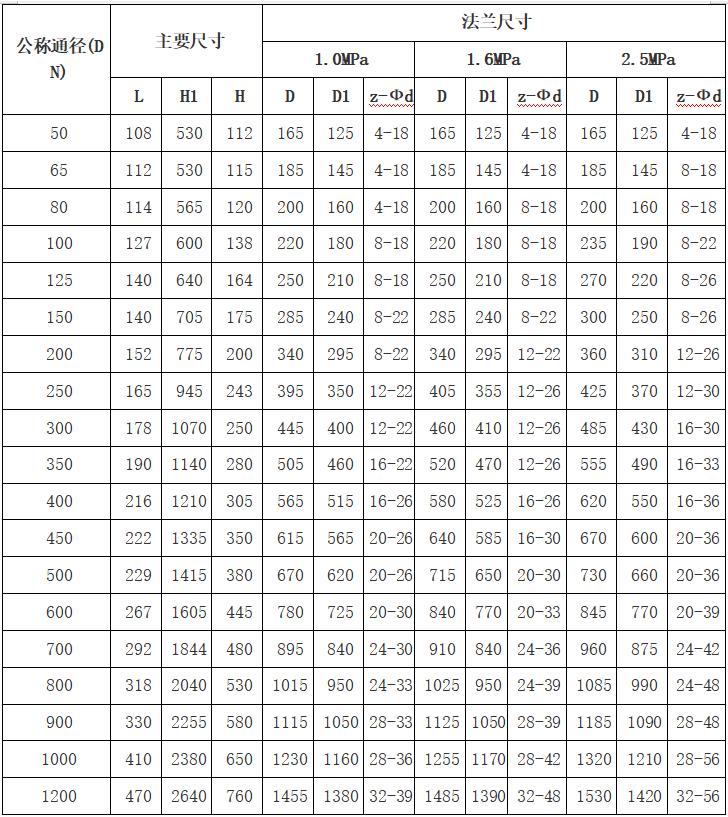

 五、电动法兰中线蝶阀主要外形尺寸



 六、电动法兰中线蝶阀结构图



蝶阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。
