一、ZJHPF-B气动波纹管衬氟调节阀产品说明：

ZJHPF-B气动波纹管衬氟调节阀是一种顶导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可彻底消除工艺介质从阀杆运动间隙向外泄漏的可能性，这是波纹管密封阀的显著特点之一。气动波纹管衬氟调节阀由于波纹管元件本身变形性和卓著的抗老化性，完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次，采用波纹管—填料双重密封结构，安全可靠性更好。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。阀芯导向面积大，抗振性好，配用ZHA/B多弹簧气动执行器，结构紧凑，输出力大。

二、ZJHPF-B气动波纹管衬氟调节阀产品特点：

1、耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。

2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。

3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。

4、配用HA执行机构，输出力大、结构紧凑。

三、ZJHPF-B气动波纹管衬氟调节阀阀体：

阀体形式 直通单座铸造球型阀

公称通径 DN20～150mm

公称压力 PN1.6MPa

法兰标准 GB/T9113、JB/T79

连接形式 法兰(FF RF RTJ)

压盖型式 螺栓压紧式

工作温度 -40～180℃

密封填料 V型聚四氟乙烯填料

四、ZJHPF-B气动波纹管衬氟调节阀主要零部件材料：

阀体、阀盖   ZG230-450衬F46

阀座、阀芯    2Cr13衬F46、304衬F46

阀盖       丁腈橡胶夹增强涤纶织物

波纹管材料     聚四氟乙烯

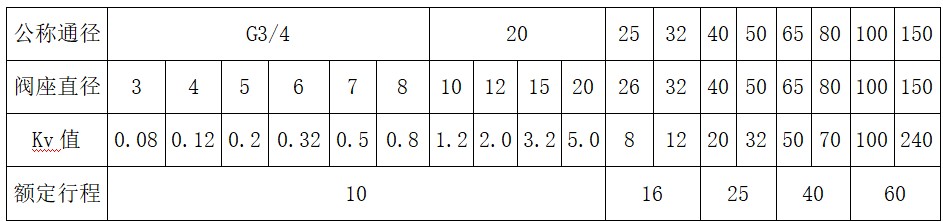

五、ZJHPF-B气动波纹管衬氟调节阀尺寸：

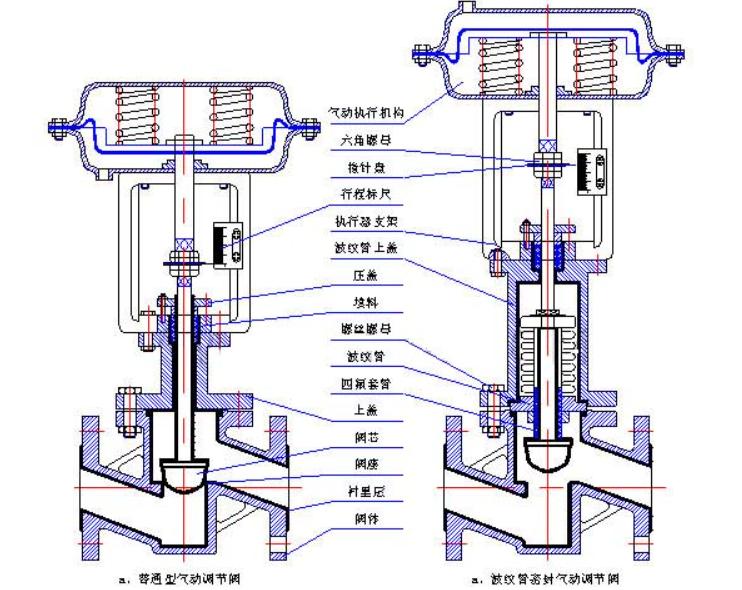

六、ZJHPF-B气动波纹管衬氟调节阀结构图：



调节阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
