SG-YL叶轮视镜|直通叶轮视镜|水流指示器|叶轮水流视器

更新:2022-08-11 15:19:00      点击:
  • 品牌:   工开
  • 型号:   SG-YL
  • 在线订购
产品介绍

一、SG-YL叶轮视镜产品概述:

SG-YL叶轮视镜,直通叶轮视镜又称“水流指示器”,方便随时观察管道内部液体的流动以及变化。叶轮水流视器观察管道内设置有能够随着介质转动的叶片。当管道内有介质流动的时候,叶轮就会跟着转动,并且随着介质流动的强度而变化不同的转动速度,这样就可以直观的观察到管道内介质的流动速度了。叶轮视镜的叶片垂直于进出管道,进出管道的介质直接作用于叶片之上,带动叶片转动,直观的反应介质的流动情况.

二、SG-YL叶轮视镜产品特点:

1、 壳体采用一体化设计铸造,外形美观精密度高,抗压能力更强。

2、 制造工艺数控化,质量更可靠。

3、 安装方式立、卧双用,安装更便捷。

4、 双视窗结构,透视度高,观察更便利。

5、 视窗易拆卸,维护及保养一体化设计更合理。

三、SG-YL叶轮视镜主要技术参数:

体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。

法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。

视窗材质:钢化玻璃、高硼硅玻璃、石英玻璃。

密封材质:NBR、PTFE。

工作压力0.6MPa-1.6MPa

叶轮视镜,叶轮水流指视器工作温度:

钠钙玻璃的温度为150℃,温度的急剧变化范围为120℃至20℃

硼硅玻璃的温度为280℃,温度的急剧变化范围为230℃至20℃

石英玻璃的温度为800℃,温度的急剧变化范围为550℃至20℃

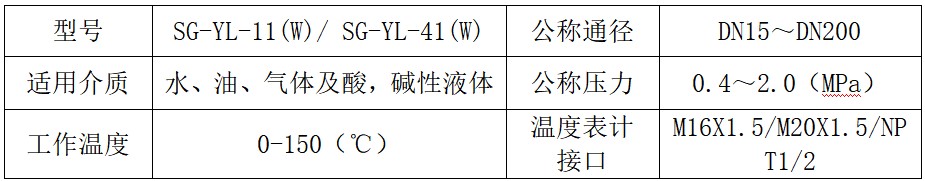

四、SG-YL叶轮视镜性能参数:

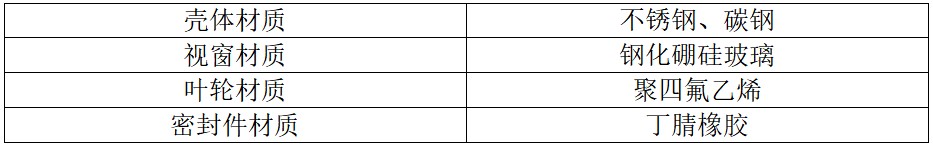

五、SG-YL叶轮视镜零部件材料:

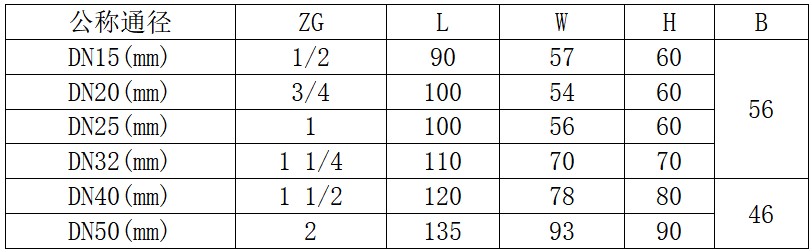

六、SG-YL叶轮视镜连接尺寸:

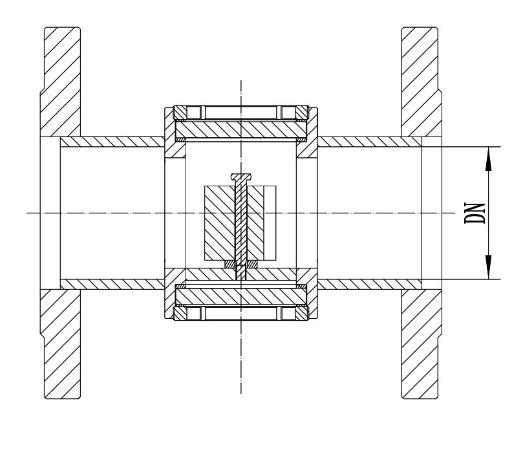

七、SG-YL叶轮视镜外形结构图:



声明:本文中所有文字、数据、图片由上海工开阀门厂文员编辑,需了解该产品的具体性能参数、结构尺寸参数、价格等,请联系单位工程师,电话:021-66090008
