一、U11SM内螺纹柱塞阀产品说明：

U11SM内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。内螺纹柱塞阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了内螺纹柱塞阀的使用寿命。

二、U11SM内螺纹柱塞阀产品性能参数：

阀体材料 适用温度     适用介质       压力范围

铸钢    ≤425℃     水、蒸汽、油品   PN1.6-6.4MPa

铸铁    ≤180℃     水、蒸汽、油品   PN1.6

不锈钢    ≤550℃     硝酸、醋酸      通径范围

含钼不锈钢 ≤550℃  氮、氢、尿素等   DNl5-50mm

三、U11SM内螺纹柱塞阀产品试验压力：

实验项目       实验介质     实验压力

压强实验          水          1.5PN

高压密封实验      水          1.1 PN

低压气密封实验     气         0 5-0.7MPa

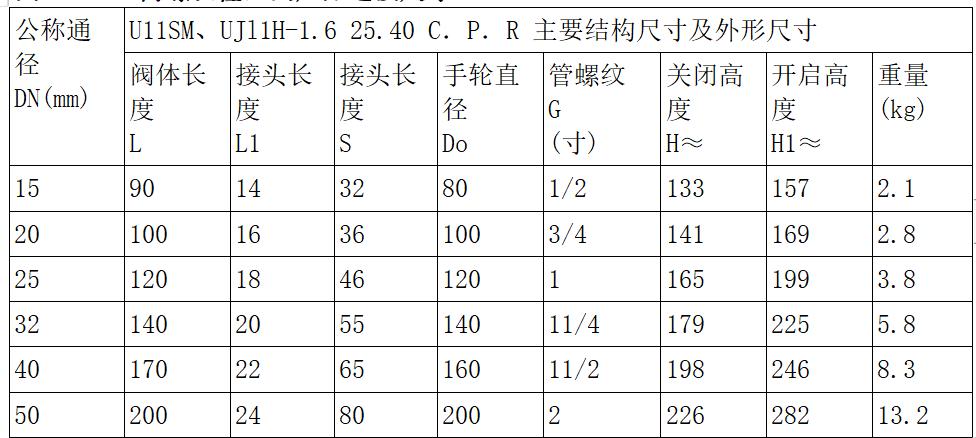

四、U11SM内螺纹柱塞阀产品连接尺寸：

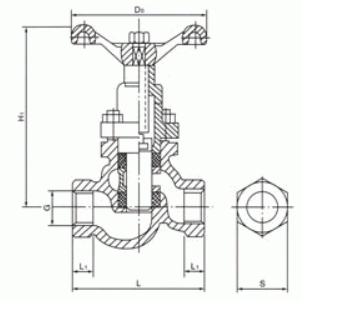

五、U11SM内螺纹柱塞阀产品结构图：



声明：本文中所有文字、数据、图片由上海工开阀门厂文员编辑，需了解该产品的具体性能参数、结构尺寸参数、价格等，请联系单位工程师，电话：021-66090008
