一、QH系列精小型电动执行器产品概述：

      QH系列精小型电动执行器相比于传统电动执行机构，具有防护等级高、传动精度高、高集成智能化模块性能更加优越、多重保护设计使用安全系数更高等特点。外观整体型设计，造型精致小巧更美观。有360°全行程和90°角行程两种回转角度可选；功能上分为开关型和调节型两种。精小型电动执行器壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。 QH系列精小型电动执行器电机为全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。可用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。电动执行器具有机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。QH系列精小型电动执行器广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000N·m。

二、QH系列精小型电动执行器性能特点：

1、手动结构：手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。

2、指示器：安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。

3、密封性好，标准产品防护等级是IP67，并可选IP68防护等级。

4、自锁：精密的蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。

5、防脱螺栓：拆除外壳时，螺栓附在壳体上，不会脱落。

6、安装：底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。

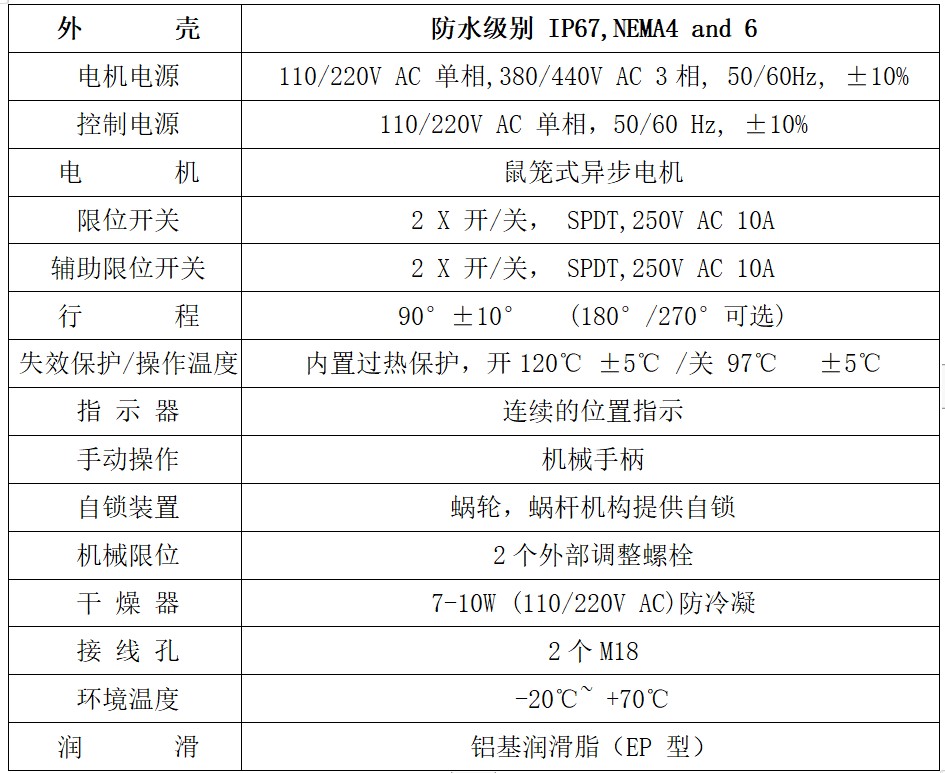

三、QH系列精小型电动执行器标准件技术参数：

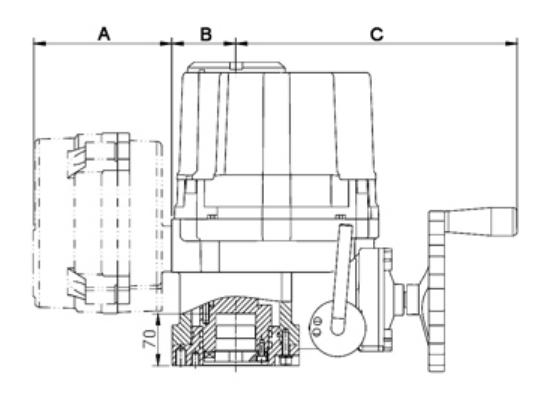

四、QH系列精小型电动执行器外形结构图：
